STA-LR-A20M TOF Laser Ranger Radar-гэта эканамічны лазерны радар-датчык, які быў значна мадэрнізаваны і аптымізаваны на аснове Detof. Яго дыяпазон можа дасягаць да 20 м, з больш эфектыўнай аптычнай сістэмай і аптымізаванай канструкцыяй схемы. Захоўваючы больш высокія характарыстыкі, ён таксама дэманструе выдатныя характарыстыкі ў сляпых плямах і спажыванні электраэнергіі. З мадэрнізацыяй і аптымізацыяй алгарытмаў прадукцыйнасць памылак у розных умовах таксама значна палепшылася.
Лазерны радыёлакацыйны аб'ектыў STA-LR-A20 высокадакладна прымае шкляны аб'ектыў для паляпшэння прапускання, дасягнення больш выразнага дыяпазону і большай цвёрдасці шкла, устойлівасці да драпін, устойлівасці да карозіі і пашыранага тэрміну службы. Убудаваная кампенсацыя тэмпературы дазваляе дакладнае вымярэнне пры шырокім дыяпазоне працоўнага тэмпературы ад -40 ° С да+70 ° C.IT можа быць шырока ўжыты ў такіх палях, як беспілотны кантроль вышыні лятальных апаратаў, інтэлектуальны транспарт, інтэлектуальныя паркоўкі і разумная сельская гаспадарка.
| Мадэль прадукту | Sta-lr-a20 | |
| Прадукцыя прадукту | Дыяпазон вымярэння | 20 м@90%; 7 м@10% |
| Частата вымярэння | 1-2000 Гц | |
| паўтаральнасць | ＜ 3cm （@＞ 50%）, ＜ 5 см （@15%-50%）, 7 см （@＜ 15%） | |
| Дакладнасць дыяпазону | ± 3 см （≤6м）, ± 0,5%(＞ 6м) | |
| Дазвол дыяпазону | 1 см | |
| Клас абароны | IP65 | |
| Супраціў навакольнага святла | 100klux | |
| Аптычны параметр | Кут палявога | 47mard （2,7 °） |
| Кут дывергенцыі лазернага прамяня | 34mard （1,9 °） | |
| Даўжыня хвалі лазера прамяня | 850 нм | |
| Бяспека вачэй | I клас (IEC 60825 - 1: 2014) | |
| Паведамленне інтэрфейс |
Інтэрфейс сувязі | LVTTL/RS485/I/IIC |
| Механічны інтэрфейс | Тэрміналы XH-4P (XHP-4) Кабельныя раздымы BMW Трубчастыя тэрміналы (E0508) |
|
| Механічны электрычныя параметры |
Напружанне харчавання | 5V |
| Максімальнае спажыванне электраэнергіі | ＜ 160MW | |
| іншыя | Агульны вымярэнне | 30*30*34 мм |
| Працоўная тэмпература | -20 ℃ -70 ℃ | |
| вага | 20г | |
| Даўжыня лініі | 35 см | |
| УВАГА: Дакладнасць дыяпазону, дазвол дыяпазону, дакладнасць паўтарэння і г.д. былі правераны ў памяшканні ва ўмовах дыфузнага адбівання 25 ℃ (90% адлюстравання). Змены ва ўмовах могуць прывесці да варыяцый вынікаў вымярэнняў. | ||
У серыі LR высокадакладная лазерная радыёлакацыя мае 6 інтэрфейсаў і 3 раздымы на выбар.
6 відаў інтэрфейсаў
● Катэгорыя сувязі: LVTTL/IIC/RS485 (Modbus)
● Тып пераключэння: I0 (3. 3V)/i0 (NPN)/IO (PNP)

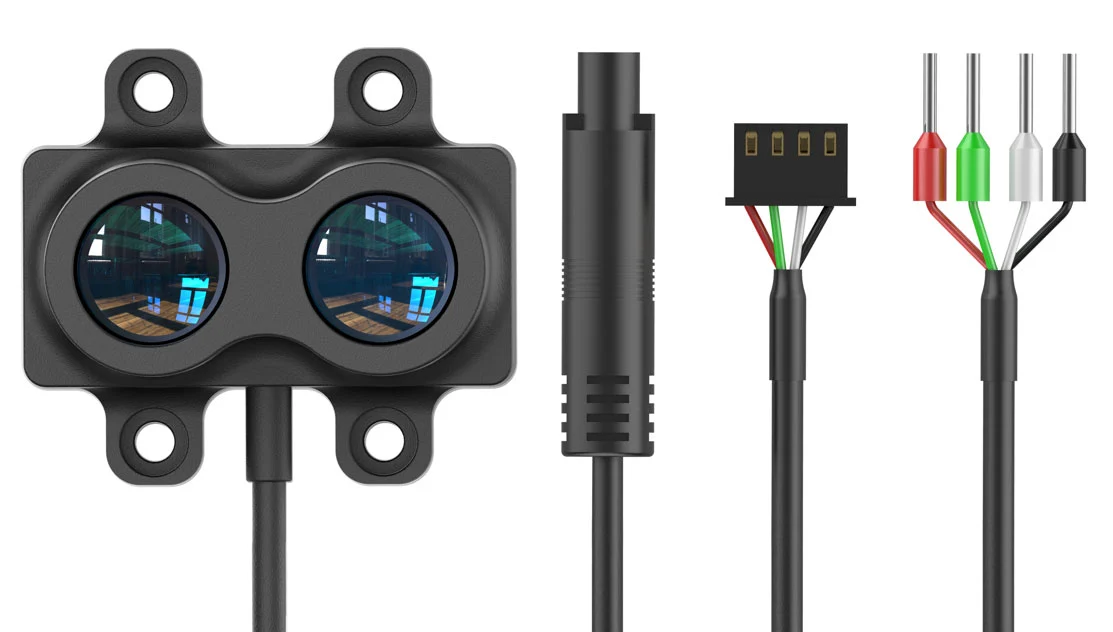

3 тыпы раздымаў
● Раз'ём XH-4P (па змаўчанні): раз'ём, які шырока выкарыстоўваецца электроннымі інжынерамі.
● Кабельны раз'ём BMW (індывідуальны): IP67 Dustproof і воданепранікальны ў раздыме, просты ў падключэнні і адключэнне.
● Тэрмінальны тэрмінал (мадэль: E0508): шырока выкарыстоўваецца тып праводкі ў абсталяванні аўтаматызацыі.

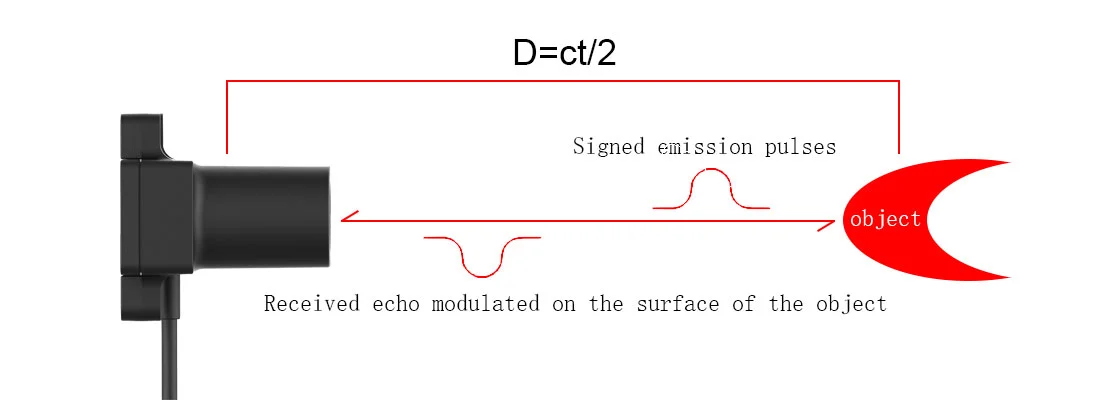

Лазерны радар серыі LR выкарыстоўвае палепшаную тэхналогію Detof, успадкоўваючы перавагі традыцыйнага метаду імпульсу TOF, спалучаючы з папярэдняй заводскай подпісам, што робіць дакладнасць і хуткасць серыі LRXX, а таксама працуе на свежым паветры.
Для атрымання дадатковай інфармацыі аб нашых прадуктах, калі ласка, звяжыцеся з Jioptik.
