STA-LR-B40M TOF лазерны радарны датчык-гэта эканамічна эфектыўнае лазерны радар-датчык сярэдняга дыяпазону, які быў значна абноўлены і аптымізаваны на аснове DETOF. Дыяпазон яго дыяпазону можа дасягаць да 40 м, з больш эфектыўнай аптычнай сістэмай і аптымізаванай канструкцыяй схемы. Захоўваючы больш высокія характарыстыкі, ён таксама дэманструе выдатныя характарыстыкі ў сляпых плямах і спажыванні электраэнергіі. З мадэрнізацыяй і аптымізацыяй алгарытмаў прадукцыйнасць памылак у розных умовах таксама значна палепшылася.
Лазерны радыёлакацыйны аб'ектыў STA-LR-B40 высокадакладная, каб палепшыць прапусканне, дасягнуць больш выразнага дыяпазону і большай цвёрдасці шкла, устойлівасці да драпін, устойлівасці да карозіі і пашыранага тэрміну службы. Убудаваная кампенсацыя тэмпературы дазваляе дакладнае вымярэнне пры шырокім дыяпазоне працоўнага тэмпературы ад -40 ° С да+70 ° C.IT можа быць шырока ўжыты ў такіх палях, як беспілотны кантроль вышыні лятальных апаратаў, інтэлектуальны транспарт, інтэлектуальныя паркоўкі і разумная сельская гаспадарка.
| Мадэль прадукту | Sta-lr-b40 | |
| Прадукцыя прадукту | Дыяпазон вымярэння | 40 м@90%; 15 м@10% |
| Частата вымярэння | 1-2000 Гц | |
| паўтаральнасць | ＜ 3cm （@＞ 50%）, ＜ 5 см （@15%-50%）, 7 см （@＜ 15%） | |
| Дакладнасць дыяпазону | ± 5 см （≤15m）, ± 0,5%(＞ 15 м) | |
| Дазвол дыяпазону | 1 см | |
| Клас абароны | IP65 | |
| Супраціў навакольнага святла | 100klux | |
| Аптычны параметр | Кут палявога | 39mard （2,2 °） |
| Кут дывергенцыі лазернага прамяня | 3mard （0,17 °） | |
| Даўжыня хвалі лазера прамяня | 905nm | |
| Бяспека вачэй | I клас (IEC 60825 - 1: 2014) | |
| Паведамленне інтэрфейс |
Інтэрфейс сувязі | LVTTL/IO/IIC/PWM/RS485/RS232/CAN/ 4-20MA/IO (NPN)/IO (PNP)/IO (3.3V) |
| Механічны інтэрфейс | Тэрміналы XH-4P (XHP-4) Кабельныя раздымы BMW Трубчастыя тэрміналы (E0508) |
|
| Механічны электрычныя параметры |
Напружанне харчавання | 5V, 12-28V |
| Максімальнае спажыванне электраэнергіі | ＜ 200 МВт | |
| іншыя | Агульны вымярэнне | 40*40*45 мм |
| Працоўная тэмпература | -40 ℃ -70 ℃ | |
| вага | 35 г | |
| Даўжыня лініі | 40 см | |
| УВАГА: Дакладнасць дыяпазону, дазвол дыяпазону, дакладнасць паўтарэння і г.д. былі правераны ў памяшканні ва ўмовах дыфузнага адбівання 25 ℃ (90% адлюстравання). Змены ва ўмовах могуць прывесці да варыяцый вынікаў вымярэнняў. | ||
У серыі LR высокадакладная лазерная радыёлакацыя мае 11 інтэрфейсаў і 3 раздымы на выбар.
11 тыпаў інтэрфейсаў
● Катэгорыя сувязі: LVTTL/TTL/IIC/CAN/RS232/RS485 (MODBUS)
● Аналагавы клас: ШІМ/4-20MA
● Тып пераключэння: I0 (3. 3V)/i0 (NPN)/IO (PNP)

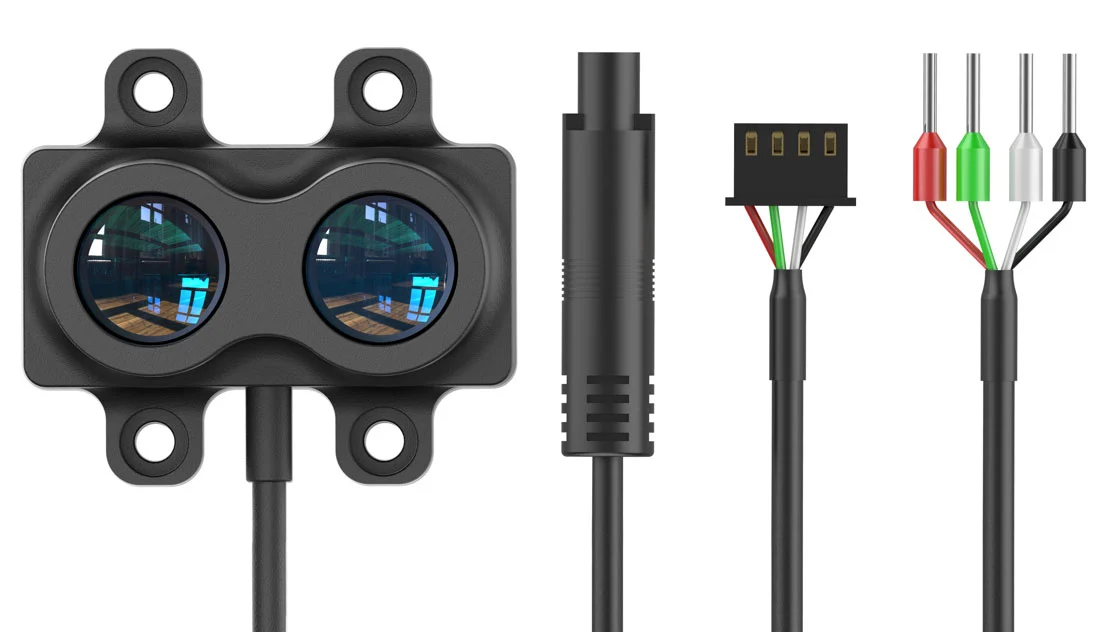

3 тыпы раздымаў
● Раз'ём XH-4P (па змаўчанні): раз'ём, які шырока выкарыстоўваецца электроннымі інжынерамі.
● Кабельны раз'ём BMW (індывідуальны): IP67 Dustproof і воданепранікальны ў раздыме, просты ў падключэнні і адключэнне.
● Тэрмінальны тэрмінал (мадэль: E0508): шырока выкарыстоўваецца тып праводкі ў абсталяванні аўтаматызацыі.
Лазерны радар серыі LR выкарыстоўвае палепшаную тэхналогію Detof, успадкоўваючы перавагі традыцыйнага метаду імпульсу TOF, спалучаючы з папярэдняй заводскай подпісам, што робіць дакладнасць і хуткасць серыі LRXX, а таксама працуе на свежым паветры.
Для атрымання дадатковай інфармацыі аб нашых прадуктах, калі ласка, звяжыцеся з Jioptik.
