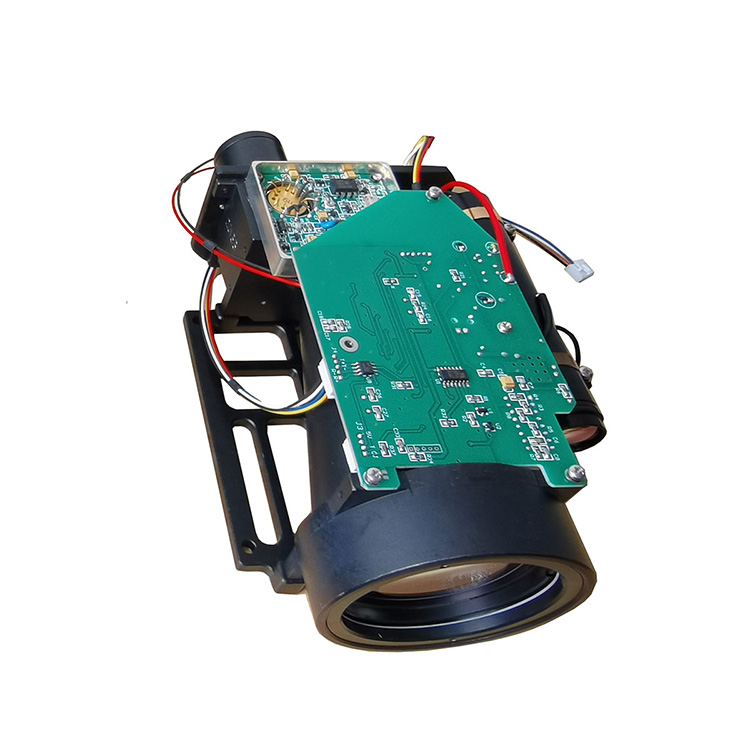

У сучасных сістэмах зандзіравання і вымярэння, aМодуль даляраванага індэкса(Часта модуль лазернага далявода)-гэта аптычна-электронны блок, які вылічвае адлегласць да мэты, выпраменьваючы лазерны імпульс і тэрмін яго вяртання (вымярэнне часу палёту або фаза).
Гэты модуль даляравання прызначаны для дасягнення дакладнага вымярэння далёкіх, у кампактным, інтэграваным пакеце. Асноўная ўвага модуля заключаецца ў дакладнасці, надзейнасці, высокай хуткасці абнаўлення і прастаце інтэграцыі на сістэмным узроўні.
Асноўныя тэхнічныя характарыстыкі (тыповыя, ілюстрацыйныя)
| Параметр | Значэнне / дыяпазон | Нататкі / значэнне |
|---|---|---|
| Даўжыня хвалі | 1550 нм (альбо па чарзе 905 нм у варыянтах) | Бяспечная для вачэй паласа; Меншае ўмяшанне ў сістэмы начнога бачання |
| Дыяпазон вымярэнняў | 10 м да 5000 м (з рэфлексіўнымі мэтамі) | Магчымасці далёкага дзеяння для патрабавальных прыкладанняў |
| Дакладнасць / дазвол | ± 0,5 м (або да ± 1 м) | Высокая дакладнасць над рознымі адлегласцямі |
| Хуткасць абнаўлення / адбору пробаў | Ад 1 да 10 Гц (або вышэй у перадавых версіях) | Падыходзіць для дынамічных або сканавання сцэнарыяў |
| Дывергенцыя прамяня | ≤ 0,5 MRAD | Шчыльны прамень для мінімальнага распаўсюджвання мэты |
| Працоўная тэмпература | –40 ° С да +65 ° С | Надзейныя ў суровых умовах |
| Электрасілкаванне | 6 V да 36 V DC | Гнуткі для розных платформаў |
| Памеры / вага | ~ 50 × 30 × 22 мм, ~ 39 г | Кампактная і лёгкая інтэграцыя |
| Інтэрфейс сувязі | TTL / UART / RS-232 і г.д. | Лёгкае электрычнае ўзаемадзеянне з сістэмамі гаспадара |
| Механічны шок і вібрацыя | Да ~ 1500 г шокавай талерантнасці | Высокая надзейнасць у надзейных наладах |
| Выяўленне некалькіх мэтаў | Да 5 мэтаў (з дыскрымінацыйным прамежкам) | Здольнасць выяўляць другасныя разважанні |
Дакладнасць і надзейнасць
Высокая дакладнасць забяспечвае вымярэнне дробназярністага дыяпазону ў такіх крытычных задачах, як таргетынг, абследаванне або пазбяганне перашкод. Дапушчальныя дапушчанні дызайну, шчыльная разыходжанне і апрацоўка сігналаў усё спрыяюць стабільным, паўтаральным вынікам.
Магчымасць далёкага дзеяння
Ёмістасць модуля дасягнуць некалькіх кіламетраў пашырае сваю карыснасць за рамкі датчыкаў кароткага дыяпазону. Шмат камерцыйных модуляў даляраванага рынку на рынку рэкламуюць вымярэнне да 2000 м і далей.
Кампактны фактар формы і нізкая магутнасць
У параўнанні з грувасткімі інструментамі абследавання або вялікімі падраздзяленнямі LiDAR, невялікі аб'ём, лёгкі вага гэтага модуля і ўмераны маляванне магутнасці робяць яго ідэальным для ўбудаваных сістэм і мабільных платформаў.
Надзейнасць у суровых умовах
Шырокі дыяпазон працоўных тэмператур, высокая механічная ўдарная талерантнасць і загартаваная аптычная канструкцыя забяспечваюць прадукцыйнасць пры вібрацыі, цеплавога напружання або ўмовах грубых зваротаў.
Прастата інтэграцыі
З стандартнымі інтэрфейсамі сувязі і простым электронным дызайнам, модуль спрашчае ўбудаванне ў вялікія сістэмы, скарачаючы цыклы распрацоўкі.
Некалькі мэтавых дыскрымінацыі
У сцэнарыях, дзе ўзнікаюць адлюстраванні некалькіх аб'ектаў (напрыклад, праз лістоту або слаістыя структуры), модуль можа адрозніць асобныя мэты, паляпшаючы сітуацыйную дасведчанасць.
Магчымасці ў будучыні
Яго архітэктура можа падтрымліваць мадэрнізацыю прашыўкі, адаптыўныя алгарытмы і патэнцыйныя ўдасканаленні функцый, такія як шматразовае сканаванне, зліццё датчыкаў або класіфікацыя.
Абарона і тактычныя сістэмы: Змяненне зброі, які ўсталёўваецца, нагляд за мэтавым адсочваннем.
Беспілотныя лятальныя апараты (БЛА): Зандаванне вышыні, выяўленне перашкод, адлюстраванне зямлі.
Аўтаномныя транспартныя сродкі / робататэхніка: Экалагічнае адлюстраванне, пазбяганне перашкод, навігацыя.
Апытанне і геапрасторавы: Дакладнае вымярэнне адлегласці для тапаграфіі, будаўніцтва і інфраструктуры.
Прамысловая аўтаматызацыя: Кантроль працэсу, вымярэнне ў буйных аб'ектах, інфраструктуру.
Электрычныя злучэнні і інтэрфейс
Пераканайцеся, што чысты блок харчавання (стабільнае напружанне, нізкая пульсацыя). Падключыце лініі TTL, UART або RS232 на пратакол модуля. Выкарыстоўвайце абарону экранаў і ЭСР, каб пазбегнуць пашкоджанняў падчас звароту.
Аптычнае выраўноўванне і мантаж
Змацуйце модуль жорстка, каб захаваць выраўноўванне, пазбягаючы перакосу ў шоку ці вібрацыі. Выкарыстоўвайце хвост або дакладныя мацаванні. Падача можа быць праведзена з дапамогай дапаможнага паказальніка або механізму выраўноўвання прамяня.
Цеплавое кіраванне
У сцэнарыях бесперапыннага выкарыстання, усталяванне на праводную цеплавую дарогу альбо выкарыстанне пасіўных радыятараў дапамагае прадухіліць цеплавы дрэйф у аптычных кампанентах.
Прашыўка і каліброўка
Каэфіцыенты нагрузкі каліброўкі і правільна для нелінейнага скажэння дыяпазону. Некаторыя модулі падтрымліваюць абнаўленне прашыўкі для паляпшэння прадукцыйнасці алгарытму.
Фільтрацыя сігналу і адмова ад Outlier
Прымяняйце слізгальныя фільтры, парогавыя рашоткі або падаўленне, падобныя на RANSAC, для стабілізацыі вынікаў адлегласці ў шумных умовах.
Даследаванне ключавых слоў і таргетынг
Засяродзьцеся на высокапрадукцыйных ключавых словах, такіх як "Лазерны модуль датчыка", "Датчык датчыка OEM," модуль адлегласці далёкага дзеяння "," Дапаможнік для БЛА "і" Модульны датчык дыстанцыі лазера ". Выкарыстоўвайце лакальныя мадыфікатары, калі арыентуюцца на пэўныя рынкі (напрыклад, "Модуль UAV Rangefinder US").
Цвёрдацельныя і дыёдныя лазеры
Модулі, якія развіваюцца ад імпульсных лазераў у цвёрдацельны або дыёдны архітэктура, абяцаюць больш высокія паказчыкі паўтарэння, меншае спажыванне энергіі і больш працяглы тэрмін службы. Асноўныя вытворцы ўжо прапануюць кампактныя цвёрдацельныя сістэмы з дыяпазонамі дзясяткаў кіламетраў.
Магчымасць шматлікіх прамянёў і сканавання
Замест аднаразовага дыяпазону модулі могуць развівацца да некалькіх прамянёў альбо верціцца сканіравання для 3D-кропкавых аблокаў, паляпшаючы сітуацыйную дасведчанасць.
На борце AI / Edge Accessing
Убудаваныя магчымасці класіфікацыі або сегментацыі непасрэдна ў модулі (напрыклад, ідэнтыфікацыя аб'ектаў, фільтрацыя) памяншае нагрузку гаспадара і хуткасць прыняцця рашэнняў.
Зліццё датчыка і гібрыдызацыя лідара
Спалучайце модулі дагавора з камерамі, IMU (інерцыяльныя вымяральныя адзінкі), радары або лідар, каб забяспечыць больш багатыя экалагічныя мадэлі.
Больш высокія модулі інтэграцыі і падключэння і прайгравання
Модулі могуць усё часцей пастаўляцца з папярэдне калібраваныя дошкі, цеплавыя радыяты, раздымы і мантажныя наборы, каб знізіць нагрузку на інтэграцыю.
Мініяцюрызацыя і зніжэнне выдаткаў
Па меры прасоўвання вырабу і фатонікі модулі будуць скарачацца далей, што дазваляе выкарыстоўваць у меншых беспілотнікаў, кішэнных прыладах або спажывецкіх платформах.
Стандарты і экасістэмы
Узнікненне агульных пратаколаў, сумяшчальнасць штэпсельнай падключэння і экасістэмы ўзаемадзеяння могуць паскорыць прыняцце.
Заставацца наперадзе гэтых тэндэнцый дазваляе пастаўшчыку модуля:
Прагназуйце чаканні кліентаў
Стратэгічна наладзьце дарожныя карты
Захоп новых рынкаў (напрыклад, камерцыйны беспілотнік, аўтаномныя транспартныя сродкі)
Пазбягайце састарэнняў
Умацаваць SEO REACH, апублікаваўшы перспектыўныя разважанні
Вызначце модульны шлях абнаўлення, што дазваляе існуючым кліентам прымаць новыя лазерныя тэхналогіі альбо сканаваць функцыі з дапамогай прашыўкі або абсталявання.
Апублікуйце WhitePapers, Posts у блогу і змест "Будучыня лазернага дыяпазону" рана, каб казаць пра думкі.
Прапануйце API і адкрытыя інтэрфейсы, каб дазволіць інтэграцыю з экасістэмамі датчыкаў і перспектыўнымі платформамі.
Маніторынг і стварэнне партнёрскіх сувязей з фатонікамі, AI і Sensor Fusion Ecosystems.
Пытанне: Якія фактары абмяжоўваюць максімальны дыяпазон лазернага модуля даляраванага характару?
A: Максімальны дыяпазон абмежаваны магутнасцю перадатчыка, дывергенцыяй прамянёў, мэтавай адбівальнай здольнасцю (альбеда), паслабленнем атмасферы (туману, пылу), адчувальнасцю прыёмніка і суадносінамі сігнал-шум. Інтэграцыя ў большую сістэму можа ўводзіць Crosstalk або аптычную сувязь, якая памяншае эфектыўны дыяпазон і павінен быць старанна распрацаваны.
Пытанне: Як падтрымліваецца дакладнасць праз тэмпературу ці механічны стрэс?
A: Дзякуючы кампенсацыям дызайну, крывых тэмпературных каліброўкі, механічнай калянасці, стабільнасці аптычнага выраўноўвання і алгарытмаў фільтрацыі. Некаторыя модулі ўнутрана рэгулююць тэрміны і выраўноўванне прамяня, каб здушыць дрэйф. Высокая ўдарная талерантнасць і надзейныя кадры памяншаюць перакос над стрэсам.
Такім чынам, апісаны тут модуль з дагавора, які тут пары, магчымасці лазернага дыяпазону, з кампактным, трывалым дызайнам, які падтрымлівае высокадакладную вымярэнне адлегласці ў патрабавальным кантэксце. Яго спалучэнне шматбаковага выяўлення, жорсткай дывергенцыі прамянёў, высокай хуткасці абнаўлення і прастаты інтэграцыі пазіцыянуе яго, каб моцна канкурыраваць у абароне, БЛА, робататэхніцы і геадэзічных рынках.
Гэты модуль прапануецца ў адпаведнасці зJioptikБрэнд, які адлюстроўвае прыхільнасць да інавацый і інтэграцыі ў дакладнае аптычнае зандзіраванне. Для больш падрабязнай інфармацыі, тэхнічную падтрымку, ацэнку ўзору або ўказанне на інтэграцыю, калі ласкаЗвяжыцеся з намі.
Для атрымання дадатковай інфармацыі аб нашых прадуктах, калі ласка, звяжыцеся з Jioptik.
