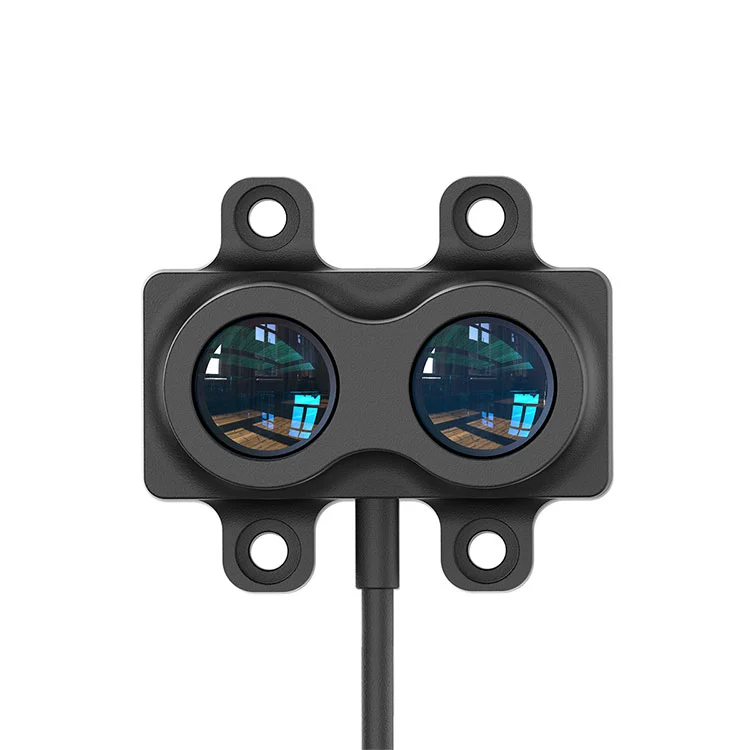

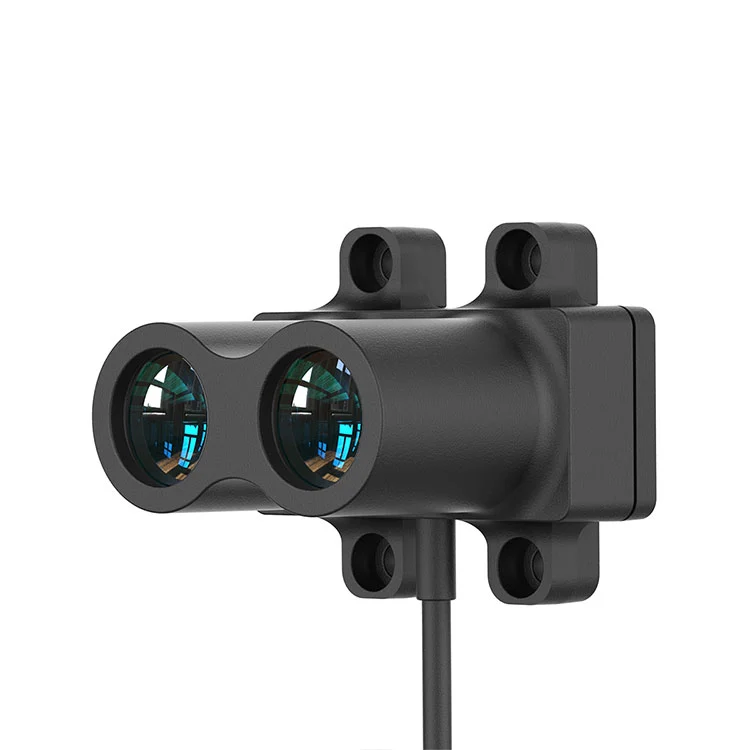

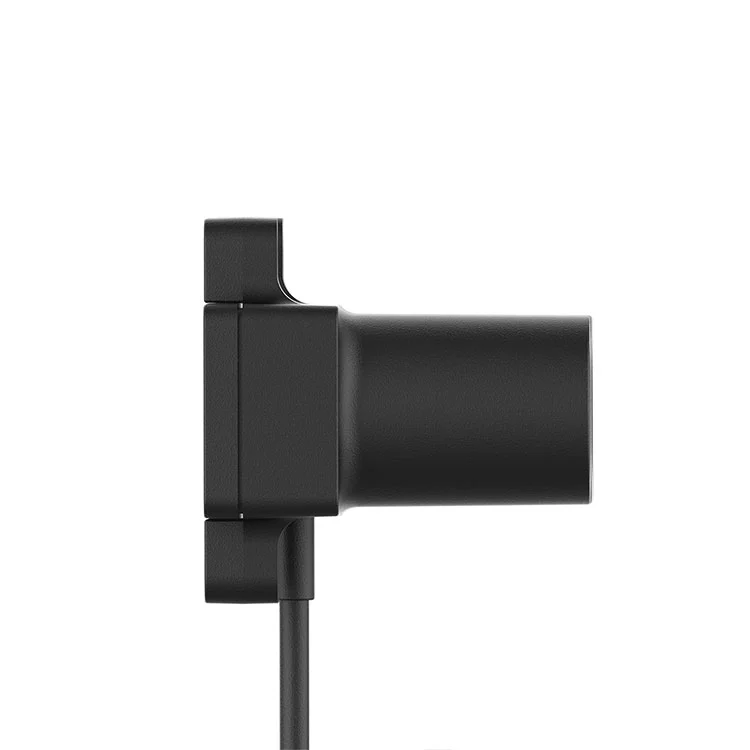

The STA-LR series TOF Laser Ranging Radar Sensor adopts the innovative pulse TOF principle, which can achieve fast and stable ranging in 5 ranges (20/40/60/120/180 meters), and control the accuracy within ± d * 0.5% (90% reflectivity), with measurement fluctuations<3cm (90% reflectivity), ensuring continuous and stable ranging and accurate вымярэнне.
Лазерная радыёлакацыйная лінза STA-LR Series Series прымае шкляны аб'ектыў для паляпшэння перадачы, дасягнення больш яснага дыяпазону і большай цвёрдасці шкла, устойлівасці да драпін, устойлівасці да карозіі і пашыранага тэрміну службы. Убудаваная кампенсацыя тэмпературы дазваляе дакладнае вымярэнне пры шырокім дыяпазоне працоўнай тэмпературы ад -40 ° С да+70 ° С. Гэта можа быць шырока ўжыта ў палях, такіх як беспілотны кантроль вышыні лятальных апаратаў, інтэлектуальны транспарт, інтэлектуальныя паркоўкі і разумная сельская гаспадарка.
| Мадэль прадукту | Sta-lr-a20 | Sta-lr-b40 | Sta-lr-b60 | STA-LR-C120 | Sta-LR-C180 | |
| Прадукцыя прадукту | Дыяпазон вымярэння | 20 м@90% 7 м@10% |
40 м@90% 15 м@10% |
60 м@90% 24 м@10% |
120 м@90% 45 м пры 10% |
180 м@90% 60 м@10% |
| Частата вымярэння | 1-2000 Гц | |||||
| паўтаральнасць | ＜ 3cm （@＞ 50%）, ＜ 5 см （@15%-50%）, 7 см （@＜ 15%） | |||||
| Дакладнасць дыяпазону | ± 3 см （≤6м）, ± 0,5%(＞ 6м) | ± 5 см （≤15m）, ± 0,5%(＞ 15 м) | ± 5 см （≤24m）, ± 0,5%(＞ 24 м) | ± 5 см （≤40m）, ± 0,5%(＞ 40 м) | ||
| Дазвол дыяпазону | 1 см | |||||
| Клас абароны | IP65 | |||||
| Супраціў навакольнага святла | 100klux | |||||
| Аптычны параметр | Кут палявога | 47mard （2,7 °） | 39mard （2,2 °） | |||
| Кут дывергенцыі лазернага прамяня | 34mard （1,9 °） | 3mard （0,17 °） | 9mard （0,5 °） | |||
| Даўжыня хвалі лазера прамяня | 850 нм | 905nm | ||||
| Бяспека вачэй | I клас (IEC 60825 - 1: 2014) | |||||
| Паведамленне інтэрфейс |
Інтэрфейс сувязі | LVTTL/RS485/I/IIC | LVTTL/IO/IIC/PWM/RS485/RS232/CAN/ 4-20MA/IO (NPN)/IO (PNP)/IO (3.3V) |
|||
| Механічны інтэрфейс | Тэрміналы XH-4P (XHP-4) Кабельныя раздымы BMW Трубчастыя тэрміналы (E0508) |
|||||
| Механічны электрычныя параметры |
Напружанне харчавання | 5V | 5V, 12-28V | |||
| Максімальнае спажыванне электраэнергіі | ＜ 160MW | ＜ 200 МВт | ＜ 250 МВт | |||
| іншыя | Агульны вымярэнне | 30*30*34 мм | 40*40*45 мм | |||
| Працоўная тэмпература | -20 ℃ -70 ℃ | -40 ℃ -70 ℃ | ||||
| вага | 20г | 35 г | ||||
| Даўжыня лініі | 35 см | 40 см | ||||
| УВАГА: Дакладнасць дыяпазону, дазвол дыяпазону, дакладнасць паўтарэння і г.д. былі правераны ў памяшканні ва ўмовах дыфузнага адбівання 25 ℃ (90% адлюстравання). Змены ва ўмовах могуць прывесці да варыяцый вынікаў вымярэнняў. | ||||||
У серыі LR высокадакладная лазерная радыёлакацыя мае 11 інтэрфейсаў і 3 раздымы на выбар.
11 тыпаў інтэрфейсаў
● Катэгорыя сувязі: LVTTL/TTL/IIC/CAN/RS232/RS485 (MODBUS)
● Аналагавы клас: ШІМ/4-20MA
● Тып пераключэння: I0 (3. 3V)/i0 (NPN)/IO (PNP)

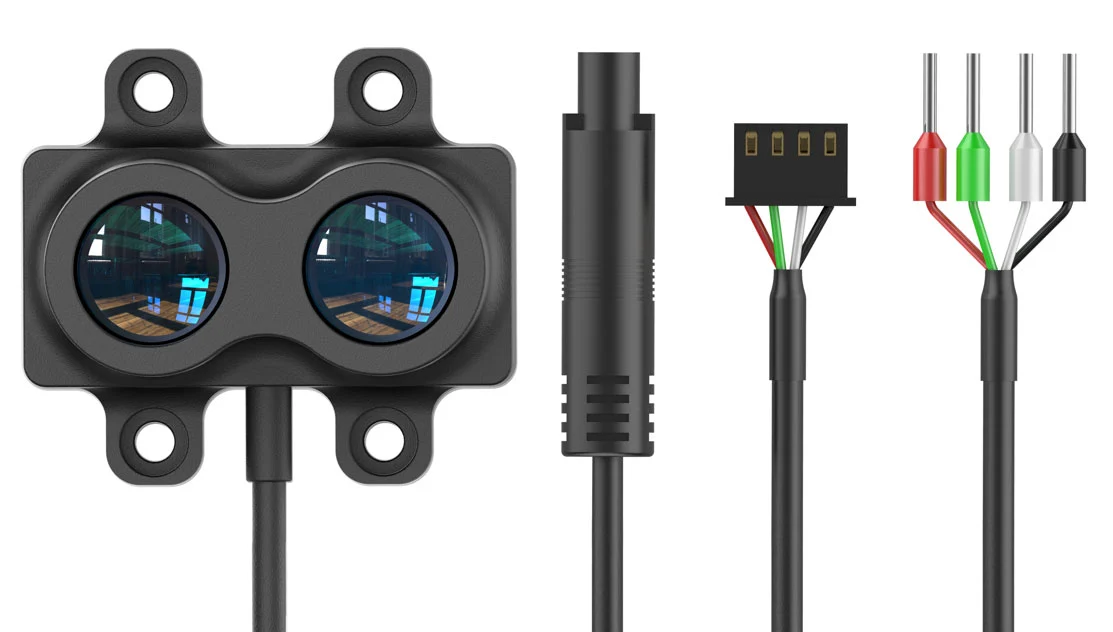

3 тыпы раздымаў
● Раз'ём XH-4P (па змаўчанні): раз'ём, які шырока выкарыстоўваецца электроннымі інжынерамі.
● Кабельны раз'ём BMW (індывідуальны): IP67 Dustproof і воданепранікальны ў раздыме, просты ў падключэнні і адключэнне.
● Тэрмінальны тэрмінал (мадэль: E0508): шырока выкарыстоўваецца тып праводкі ў абсталяванні аўтаматызацыі.

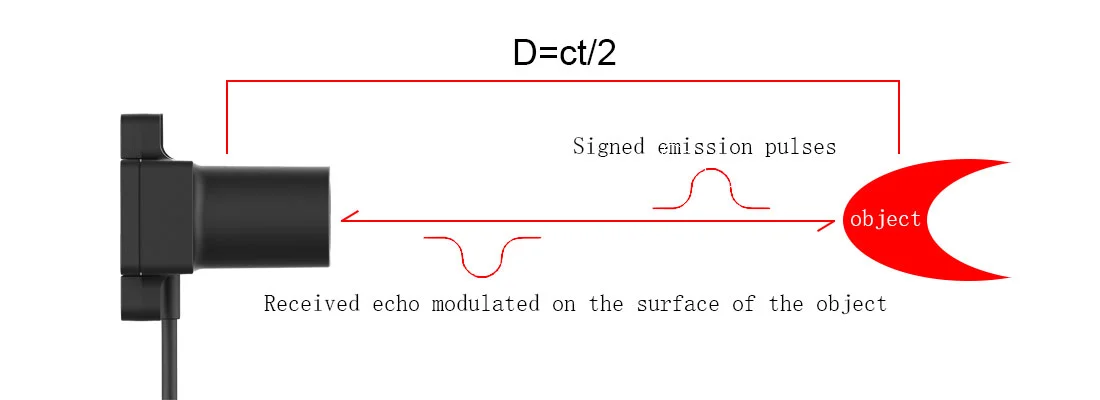

Лазерны радар серыі LR выкарыстоўвае палепшаную тэхналогію Detof, успадкоўваючы перавагі традыцыйнага метаду імпульсу TOF, спалучаючы з папярэдняй заводскай подпісам, што робіць дакладнасць і хуткасць серыі LRXX, а таксама працуе на свежым паветры.
Для атрымання дадатковай інфармацыі аб нашых прадуктах, калі ласка, звяжыцеся з Jioptik.
