A Модуль LRF 905 нмз'яўляецца асноўным кампанентам у сучасных лазерных сістэмах вымярэння далёкасці і адлегласці, якія шырока прымяняюцца ў прамысловай аўтаматызацыі, разумным транспарце, вонкавай геадэзіі і электрааптычнай інтэграцыі. У гэтым артыкуле прадстаўлены вычарпальны тэхнічны аналіз модуля LRF 905 нм, тлумачыцца, як ён працуе, дзе прымяняецца і як яго характарыстыкі адпавядаюць рэальным сістэмным патрабаванням. Падрабязныя параметры, структураваныя тлумачэнні і агульныя тэхнічныя пытанні ўключаны для падтрымкі інжынернай ацэнкі і рашэнняў аб закупках. Абмеркаванне завяршаецца практычнымі ідэямі інтэграцыі і спасылкай на брэнд JioptiK для далейшага тэхнічнага супрацоўніцтва.
Модуль LRF 905 нм працуе на аснове прынцыпу часу пралёта (ToF), калі лазерны імпульс, выпраменьваны на даўжыні хвалі 905 нанаметраў, рухаецца да мэты, адбіваецца ад яе паверхні і вяртаецца ў прыёмнік. Модуль разлічвае адлегласць шляхам дакладнага вымярэння часу, які прайшоў паміж выпраменьваннем і прыёмам.
Даўжыня хвалі 905 нм знаходзіцца ў блізкім інфрачырвоным спектры, ураўнаважваючы эфектыўнасць перадачы ў атмасферы і даступнасць кампанентаў. Гэтая даўжыня хвалі шырока выкарыстоўваецца дзякуючы сваёй сумяшчальнасці з дэтэктарамі на аснове крэмнія і вядомай тэхналогіяй паўправадніковых лазераў.

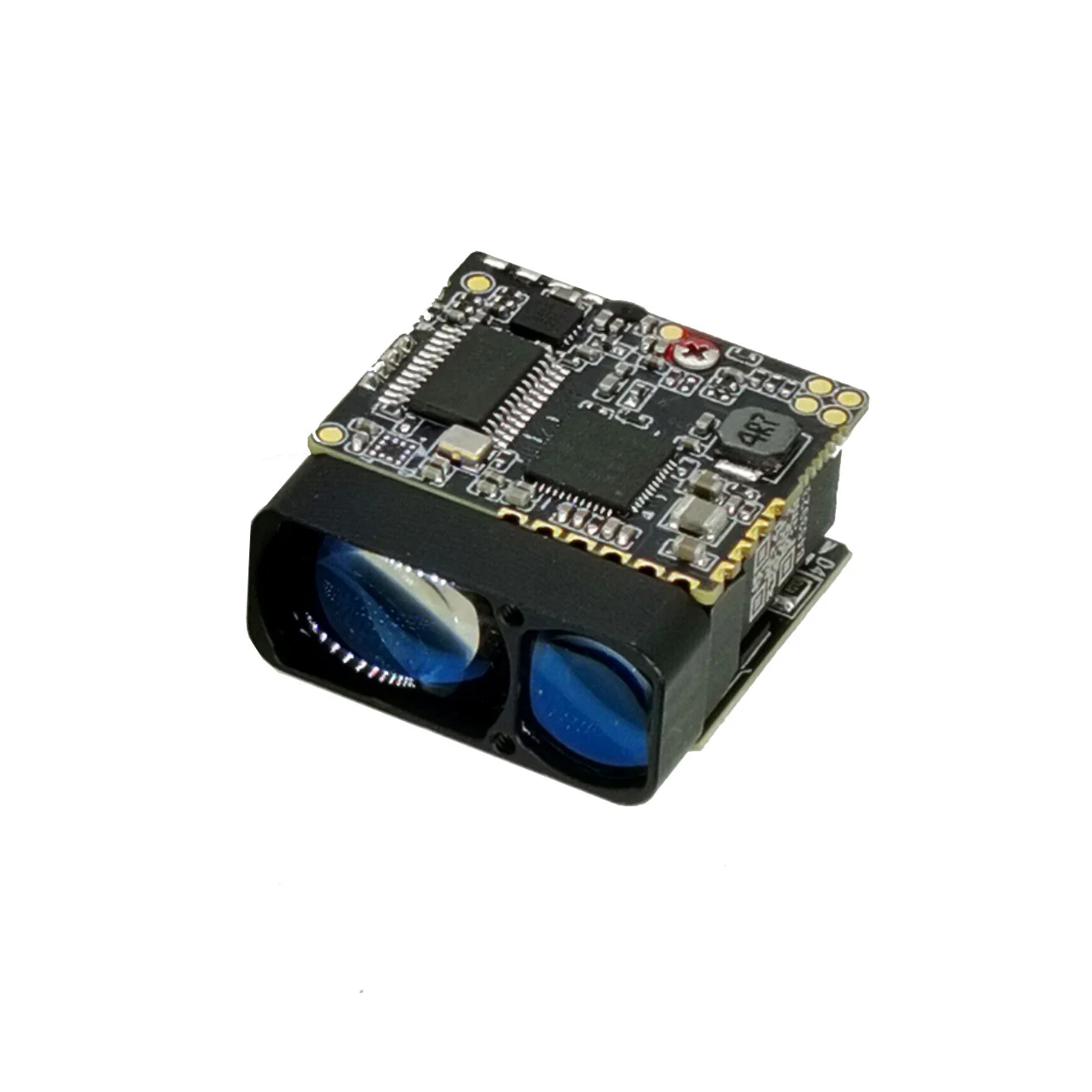

Тыповы модуль LRF 905 нм складаецца з лазернага выпраменьвальніка, прыёмнай оптыкі, фотадэтэктара, схемы сінхранізацыі, блока апрацоўкі сігналаў і інтэрфейсу сувязі. Разам гэтыя кампаненты забяспечваюць дакладнае вызначэнне дыяпазону ў розных умовах навакольнага асяроддзя, такіх як туман, пыл і змяненне адбівальнай здольнасці.
У практычных сістэмах модуль функцыянуе як аўтаномны блок дальнамеру, дастаўляючы даныя аб адлегласці ў рэжыме рэальнага часу да кантролераў хоста для далейшых вылічэнняў, прыняцця рашэнняў або візуалізацыі.
Тэхнічная ацэнка модуля LRF 905 нм патрабуе дакладнага разумення яго асноўных параметраў прадукцыйнасці. Гэтыя спецыфікацыі вызначаюць прыдатнасць для канкрэтных прыкладанняў, няхай гэта будзе дакладнае вымярэнне на кароткіх дыстанцыях або выяўленне на адкрытым паветры на вялікіх адлегласцях.
Ніжэй прыведзены зводны агляд рэпрэзентатыўных тэхнічных параметраў для модуля LRF прамысловага ўзроўню 905 нм:
| Параметр | Тыпавая спецыфікацыя |
|---|---|
| Даўжыня хвалі лазера | 905 нм ± 5 нм |
| Дыяпазон вымярэнняў | Ад 20 м да 3000 м (у залежнасці ад адбівальнай здольнасці мэты) |
| Дакладнасць вымярэнняў | Ад ±0,5 м да ±1 м |
| Дазвол дыяпазону | 0,1 м |
| Частата паўтарэння імпульсаў | 1 Гц – 20 Гц |
| Разыходжанне прамяня | < 1 мрад |
| Працоўнае напружанне | 5 В / 12 В пастаяннага току |
| Інтэрфейс сувязі | UART / RS232 / RS422 |
| Працоўная тэмпература | -40°C да +60°C |
Гэтыя параметры непасрэдна ўплываюць на прадукцыйнасць сістэмнага ўзроўню. Напрыклад, разыходжанне прамяня ўплывае на прасторавае раздзяленне на вялікіх адлегласцях, у той час як частата паўтарэння імпульсаў вызначае хуткасць рэагавання ў рэальным часе ў дынамічных сцэнарах.
Пры ацэнцы модуляў інжынеры часта аддаюць перавагу стабільнасці ў дыяпазонах тэмператур, паслядоўнасці выходных дадзеных і сумяшчальнасці з існуючымі электрааптычнымі падсістэмамі.
Інтэграцыя модуля LRF 905 нм адрозніваецца ў залежнасці ад галіны, але ў цэлым адпавядае стандартызаванай практыцы оптыка-электроннага праектавання. Модуль звычайна ўбудоўваецца ў хост-платформу, якая забяспечвае кіраванне харчаваннем, апрацоўку даных і механічнае выраўноўванне.
Агульныя дамены прыкладанняў ўключаюць:
У інтэлектуальных транспартных сістэмах модулі LRF 905 нм выкарыстоўваюцца для выяўлення перашкод, кантролю хуткасці і пазіцыянавання аўтамабіля. Іх хуткая рэакцыя і далёкасць дзеяння забяспечваюць надзейную працу на адкрытым паветры.
У прамысловай аўтаматызацыі модуль дазваляе бескантактавае вымярэнне адлегласці для кранаў, робататэхнікі і сістэм апрацоўкі матэрыялаў, памяншаючы механічны знос і павышаючы бяспеку.
У электрааптычных карысных нагрузках, такіх як сістэмы назірання або цэлеўказання, модуль сінхранізуецца з датчыкамі візуалізацыі, каб забяспечыць дакладныя дадзеныя аб дыяпазоне, узгодненыя з візуальным выхадам.
Распрацоўшчыкі сістэмы павінны ўлічваць аптычнае выраўноўванне, электрамагнітную сумяшчальнасць і рассейванне цяпла падчас інтэграцыі. Правільная каліброўка гарантуе, што вымераная адлегласць супадае з аптычнай воссю і сістэмай адліку.
Пытанне: Як адбівальнасць мэты ўплывае на прадукцыйнасць далёкасці?
Адказ: Адбівальная здольнасць мэты непасрэдна ўплывае на сілу зваротнага сігналу. Паверхні з высокім каэфіцыентам адлюстравання дазваляюць выяўляць большыя адлегласці, у той час як мэты з нізкім каэфіцыентам адлюстравання або дыфузныя мэты памяншаюць эфектыўную далёкасць і могуць запатрабаваць асераднення сігналу.
Пытанне: Як працуе модуль LRF 905 нм у неспрыяльнае надвор'е?
A: У той час як даўжыні хваль блізкага інфрачырвонага дыяпазону падвяргаюцца некатораму згасанню ў тумане, дажджы або пылу, модулі 905 нм падтрымліваюць надзейную працу за кошт аптымізаванай энергіі імпульсу і алгарытмаў апрацоўкі сігналу.
Пытанне: Як забяспечваецца бяспека вачэй пры лазерным дыяпазоне 905 нм?
A: Бяспека для вачэй кантралюецца працягласцю імпульсу, частатой паўтарэння і разыходжаннем прамяня, забяспечваючы адпаведнасць міжнародным стандартам лазернай бяспекі пры захаванні эфектыўнай магчымасці вымярэння адлегласці.
Будучае развіццё модуляў LRF 905 нм абумоўлена попытам на кампактнасць, больш высокую інтэграцыю і палепшаны інтэлект сігналаў. Дасягненні паўправадніковых лазераў і дэтэктараў працягваюць павышаць прадукцыйнасць пры зніжэнні энергаспажывання.
Новыя тэндэнцыі ўключаюць больш цесную інтэграцыю з працэсарамі з падтрымкай штучнага інтэлекту, што дазваляе фільтраваць у рэальным часе, класіфікаваць аб'екты і адаптыўныя стратэгіі дыяпазону. Зліццё некалькіх датчыкаў, якое аб'ядноўвае даныя LRF з глядзельнымі і інерцыйнымі датчыкамі, становіцца стандартам для перадавых платформаў.
Нягледзячы на з'яўленне альтэрнатыўных даўжынь хваль, модуль LRF 905 нм застаецца дамінуючым выбарам дзякуючы свайму развітаму ланцужку паставак, нарматыўнаму знаёмству і праверанай надзейнасці ў палявых умовах.
Такія вытворцы, якJioptiKпрацягваюць удасканальваць канструкцыі модуляў LRF 905 нм, каб яны адпавядалі развіваючымся галіновым стандартам, прапаноўваючы маштабаваныя рашэнні як для камерцыйных, так і для спецыялізаваных прыкладанняў.
Для сістэмных інтэгратараў і распрацоўшчыкаў праектаў, якім патрэбны падрабязныя спецыфікацыі, варыянты наладкі або тэхнічная кансультацыя адносна модуляў LRF 905 нм, рэкамендуецца непасрэдная сувязь з JioptiK.Звяжыцеся з намікаб даследаваць, як індывідуальныя рашэнні дыяпазону могуць быць узгоднены з канкрэтнымі эксплуатацыйнымі патрабаваннямі.
